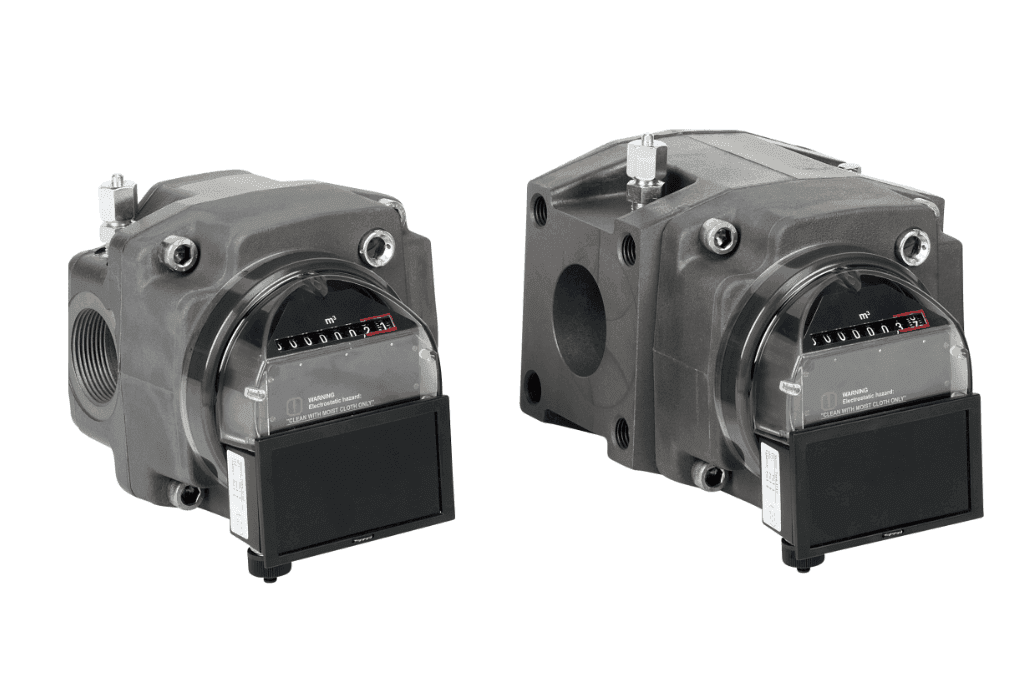

Flow Meter Group zocht een oplossing voor een technisch complex kunststof onderdeel dat gebruikt werd om een adapter met meetinstrument op een pomp te bevestigen.
Het oorspronkelijke ontwerp bevatte:
- Boutgaten in complexe richtingen
- Een opstaande rand rondom het onderdeel
- Geometrieën die een kostbare matrijsconstructie vereisten
Daarnaast ging het slechts om een productievolume van circa 2.000 stuks per jaar, waardoor budget een belangrijke rol speelde binnen het project.
De uitdaging was dat er door de functionele toepassing weinig ruimte was voor grote ontwerpaanpassingen. Een volledig spuitgegoten onderdeel uit één stuk zou leiden tot een zeer complexe matrijs met een lange terugverdientijd.

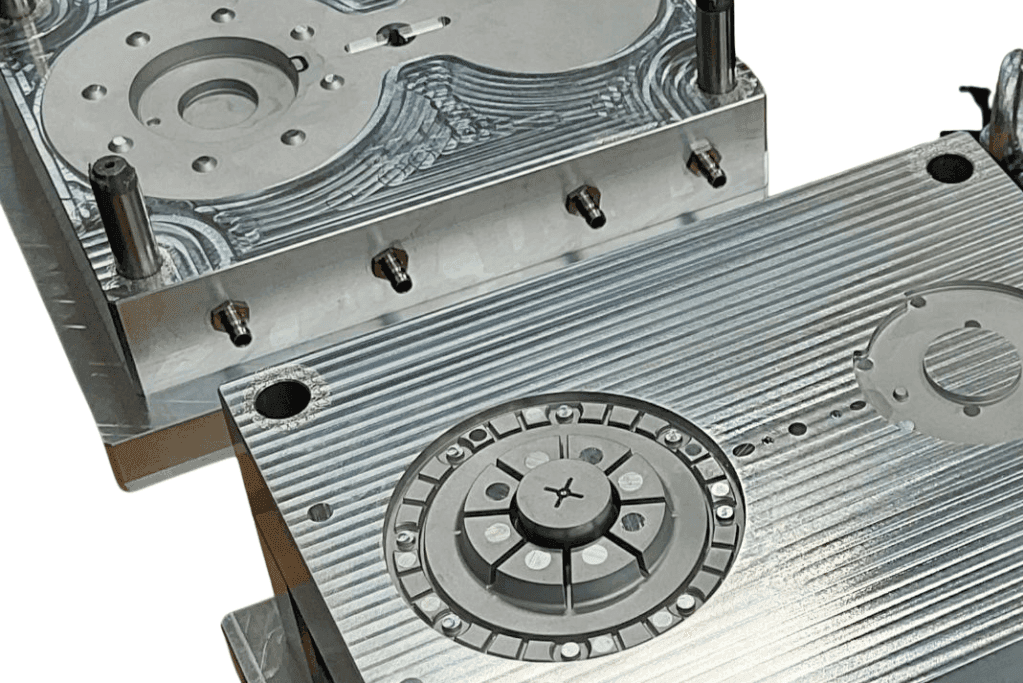

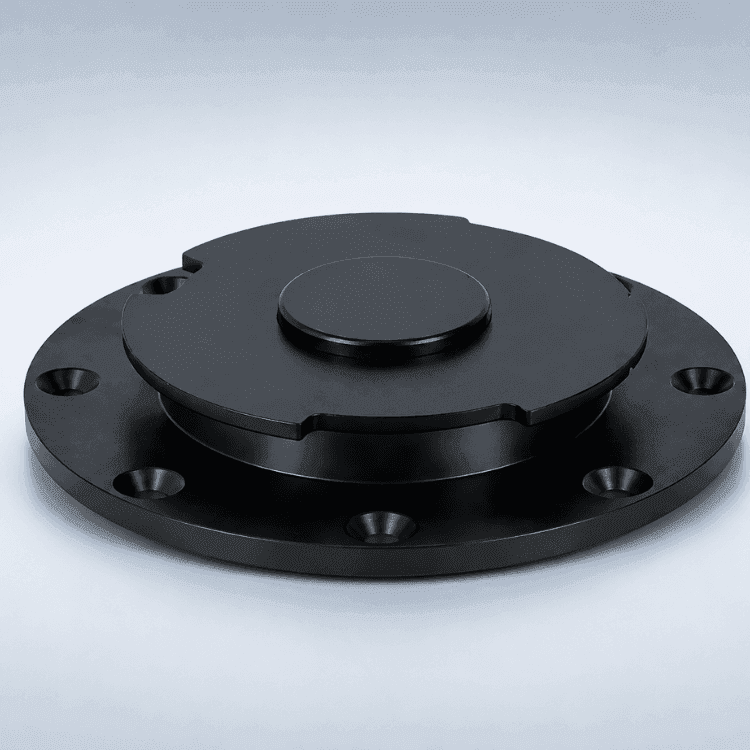

Daarom hebben we gekozen om het onderdeel op te splitsen in twee losse delen, die beide uit een eenvoudige matrijs geproduceerd konden worden. Na productie werden deze onderdelen met een speciale lijm permanent aan elkaar verbonden.
Hierdoor konden we:
- De matrijskosten sterk verlagen
- Het onderdeel toch economisch produceren in lage volumes
- Een technisch werkende oplossing behouden
Hoewel hierdoor een extra assemblagestap nodig was, bleef dit acceptabel gezien het relatief lage jaarvolume. De terugverdientijd van een volledig matrijsdeel uit één stuk zou in vergelijking met deze oplossing ruim 10 jaar bedragen.
